Mô Hình máy làm đá viên

(0 đánh giá)

Xuất xứ : Smartcooling

Bảo hành : 1 năm

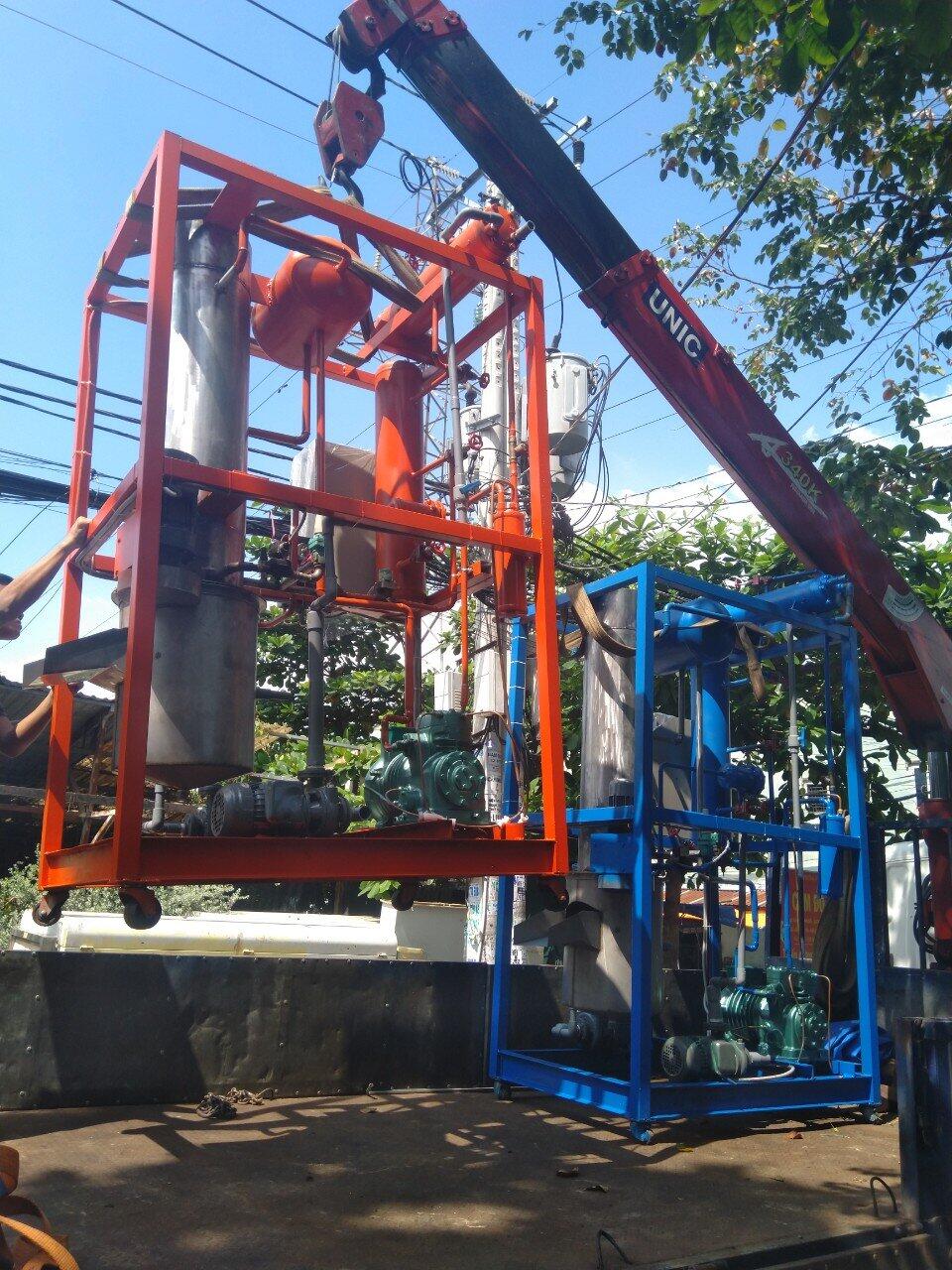

Mô Hình dạy học - máy làm đá viên 300kg/ 8h

Chi tiết

smartcooling - cung cấp mô hình máy sản xuất đá viên

1. Cấu tạo dây chuyền sản xuất đá sạch:

Các thiết bị chính gồm có:

- Máy nén

- Bình ngưng (trao đổi nhiệt và thải nhiệt ra nước lên có thêm hệ thống bơm nước giải nhiệt và tháp giải nhiệt)

- Hệ thống tiết lưu

- Hệ thống bay hơi

Các thiết bị phụ :

- Bình tách dầu hoạt động theo nguyên lý thay đổi chiều và tốc độ của dòng môi chất!dựa vào khối lượng riêng của môi chất và bụi dầu.

- Bình chứa cao áp: để chưa môi chất dạng lỏng áp suất cao. Nhiệm vụ giải phóng bề mặt trao đổi nhiệt của bình ngưng và cung cấp đầy đủ lượng môi chất cho hệ thống tiết lưu.

- Bình tách lỏng

- Bình hồi nhiệt:Trao đổi nhiệt ngược dòng giữa hôi môi chất lạnh từ thiết bị bay hơi đi vào bình hồi nhiệt với môi chất lỏng trong ống xoắn.

Quy trình hoạt động của máy làm đá viên: Nước – hệ thống xử lý nước – thùng chứa – máy làm nước đá – kho lạnh.
- Từ nguồn nước có sẵn hoặc nước giếng khoan sau khi được xử lý đạt tiêu chuẩn sẽ được bơm lên bồn chứa bằng inox.

- Sau đó, nước sẽ tự động cấp vào thùng chứa làm nước đá, sau đó chảy vào các ống đá. Cối đá có cấu tạo bên trong gồm nhiều ống inốc với kích cỡ theo yêu cầu. Lúc này một phần nước được làm lạnh và đóng băng bám trên bề mặt của thành ống. Phần nước thừa được một thùng nước hứng ở bên dưới và tiếp tục được bơm lên phía trên. Cơ chế làm lạnh của máy sản xuất nước đá viên là cơ chế làm lạnh trực tiếp bằng môi chất lạnh. Môi chất lạnh được đưa vào ngập trong cối đá, sôi bên ngoài các ống đá và bay hơi làm lạnh máy làm đá.

- Khi nước đá đã đông đặc đầy kín ống đá, máy sẽ chuyển chế độ xả đá. Cơ chế xả đá bằng cách cho ga nóng đi vào cối đá, nhiệt độ trong cối sẽ tăng lên làm tan một lớp mỏng và nước đá tách khỏi thành ống.
